在本期的大讲堂中，我们将分析讲解“高低压配电”系列中的“GGD交流低压配电柜”。那么它的产品含义是什么，又有什么样的电气特点呢？就让我们进入本期专题...

GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配、控制之用。GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

产品型号GGD的含义：

G：交流低压配电柜

G：电器元件固定安装、固定接线

D：电力用柜

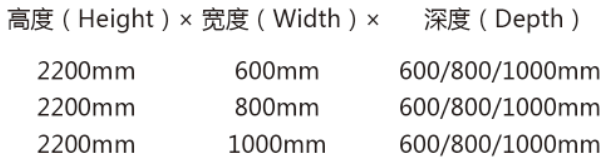

柜体尺寸：

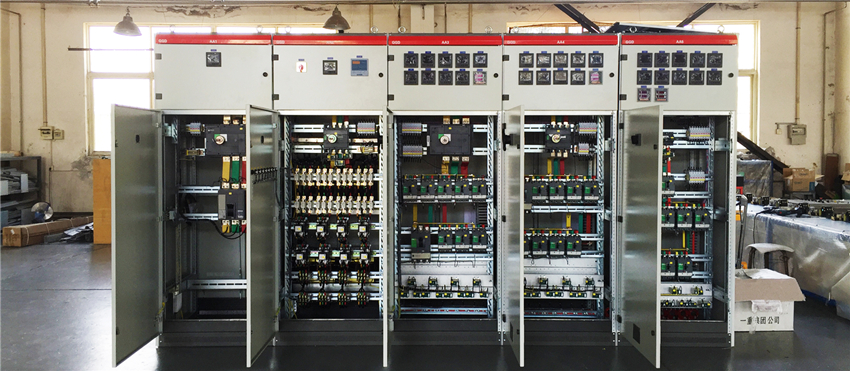

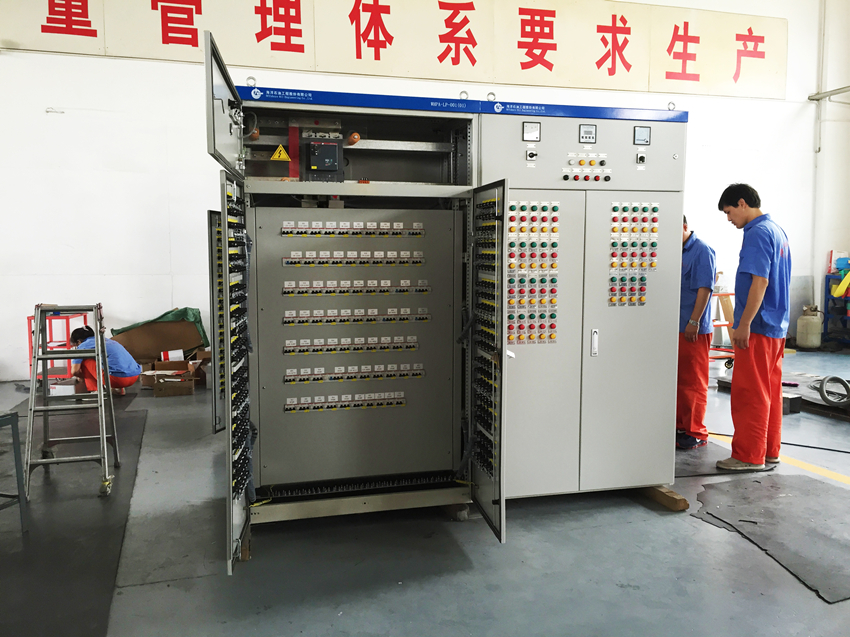

隆电电气GGD合同展示



合同号：LD-C-549




合同号：LD-W-026

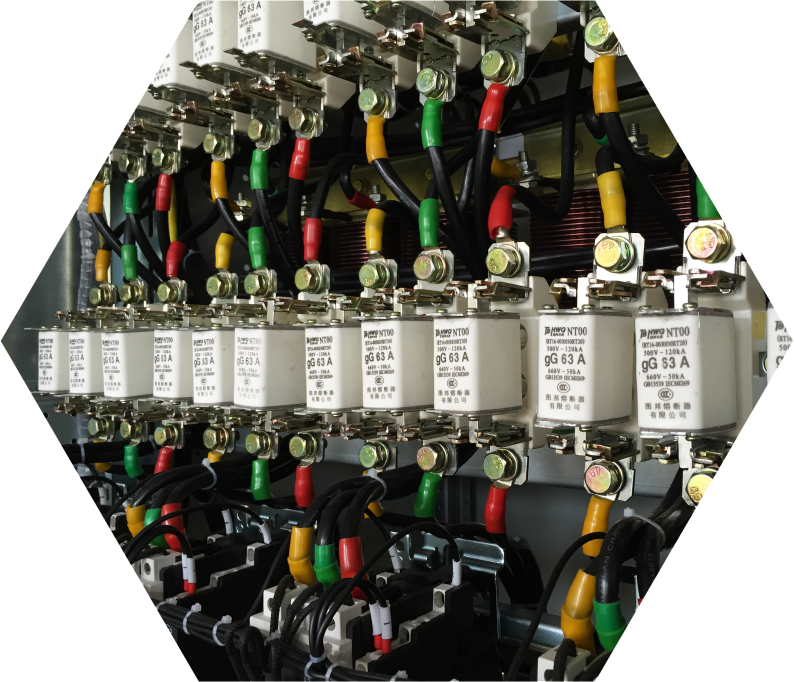

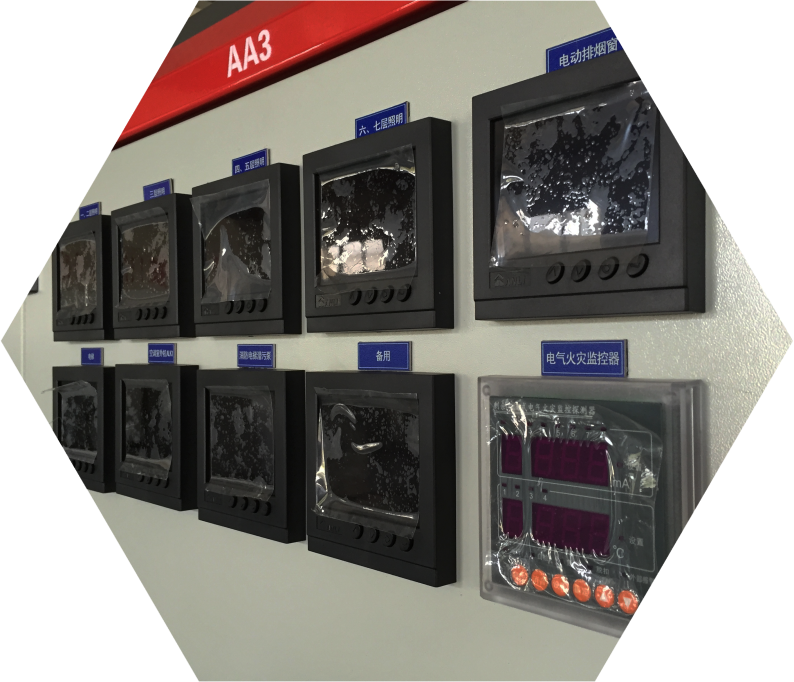

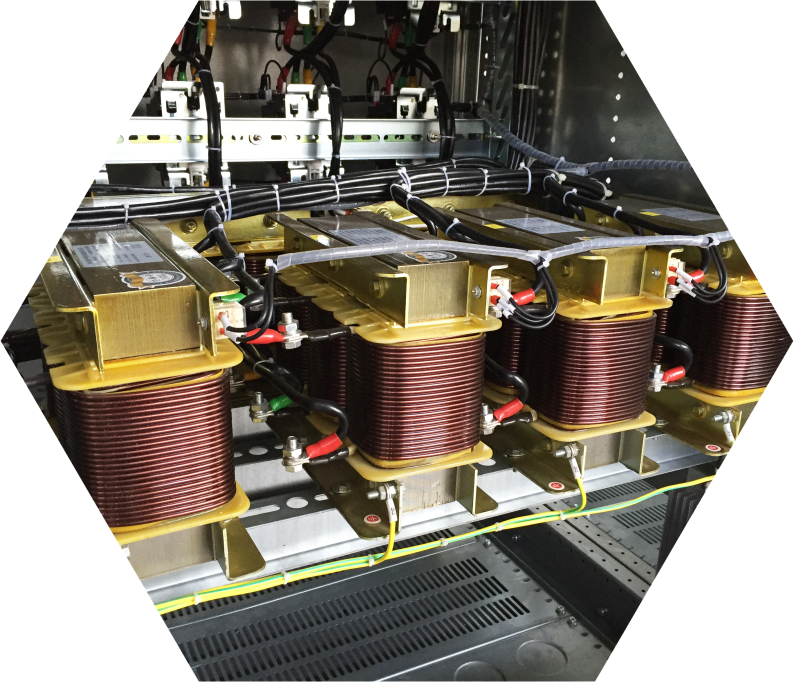

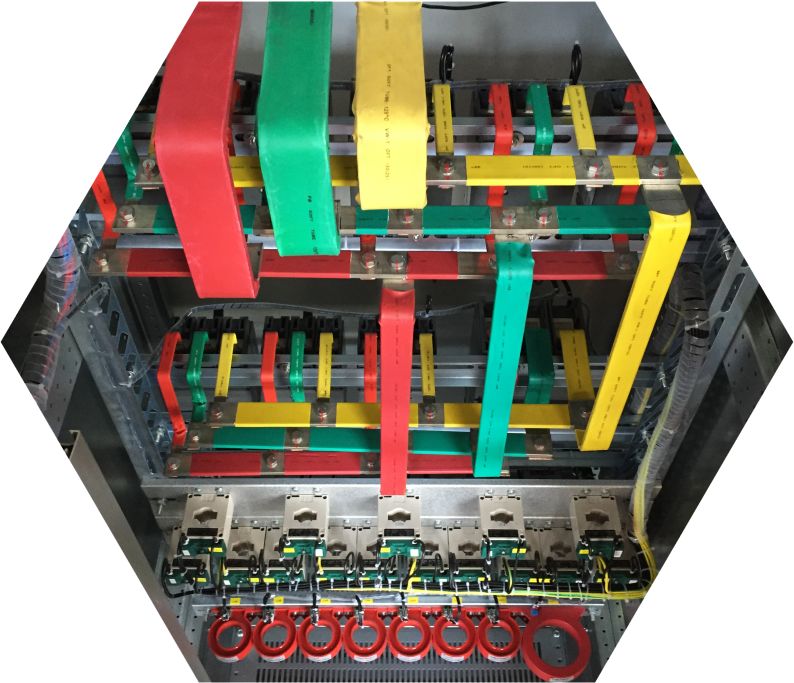

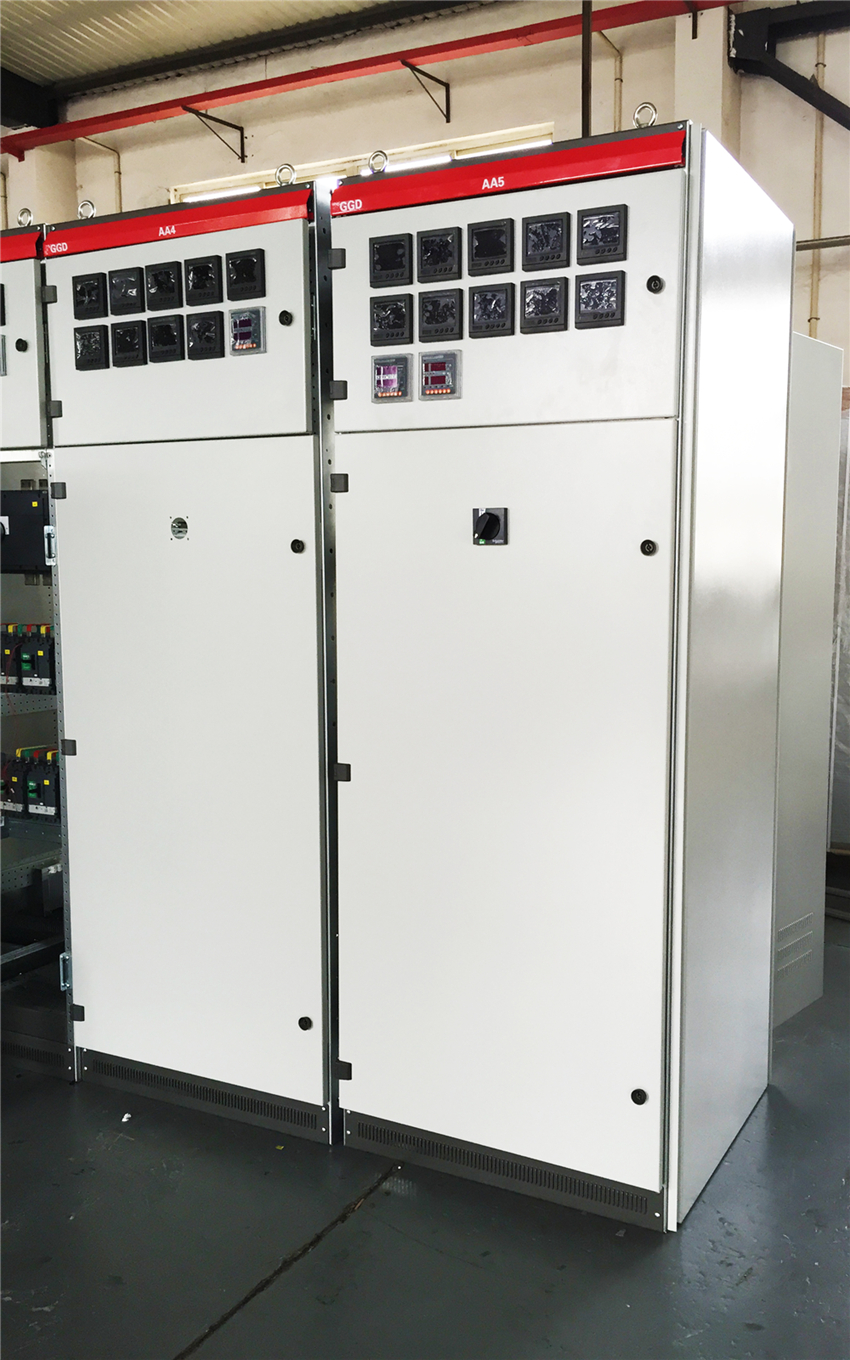

细节实拍：

一.产品简介

Brief introduction :

GGD交流低压配电柜用于发电厂、变电站、厂矿企业等电力用户。产品符合GB7251.1-2013及欧洲标准EN61493-1、2等标准。产品作为交流50-60Hz、额定工作电压为380V（660V）、额定工作电流至630-1500A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD AC low voltage distribution cabinet is used in power plant, substation, industrial enterprises and other power users. This product complys with GB7251.1-2013, European standard EN61493-1, 2 and other standards. As a distribution equipment of AC 50-60Hz, rated working voltage 380V (660V), rated working current to 630-1500A, GGD is used for power conversion, distribution and control in power, lighting and power distribution system.

二. 主要性能与特点

Main performance and features :

1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜。

2. 柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

3. 柜体上下两端有不同数量的散热孔，便于通风散热。

4. 采用高阻燃ZMJ型母线夹，机械强度和绝缘度高。

5. 箱体顶部与底部可配置活板，便于走线。

6. 适用性强，主要元件选择面宽，很多国产、进口品牌产品均可互换。

7. 具有良好的安装灵活性，不会因为元器件的改型或更新而造成安装困扰，采用模数化设计，便于设计、安装。

8. 采用黄金分割比例的方法设计柜体和各部分的分割尺寸，美观大方。

9. 产品具有动热稳定性好，结构牢固、合理、电气方案切合实际，系列性使用性强，性价比高等特点。

1. According to the use, GGD is divided into: receiving electric cabinet, bus contact cabinet, feeder cabinet, electric motor control cabinet, reactive power compensation cabinet, lighting power distribution cabinet.

2. The cabinet frame is assembled with 8MF cold formed steel plate with local welding. Installation holes of

module E=20mm and module E=100mm are arranged on the frame to improve the assembly universality.

3. Different numbers of ventilation holes are in the upper and lower of the cabinet, convenient for ventilation and heat radiation.

4. With high mechanical strength and high insulation, high flame retardant ZMJ type bus clamps are used.

5. Removable steel plate is configured on the top and bottom of the cabinet for wiring easily.

6. Strong applicability, wide selection of main components, most of domestic and imported brands are interchangeable.

7. Installation is flexibile and the modified or updated components would not bring trouble to the installaiton. Also, modular design is adopted for easy design and installtion.

8. The cabinet and all parts are designed by the method of golden section, beautiful in appearance.

9. The product has the characteristics of good thermal stability, strong and reasonable structure, practical electrical scheme, combined use by series and high performance-price ratio etc..

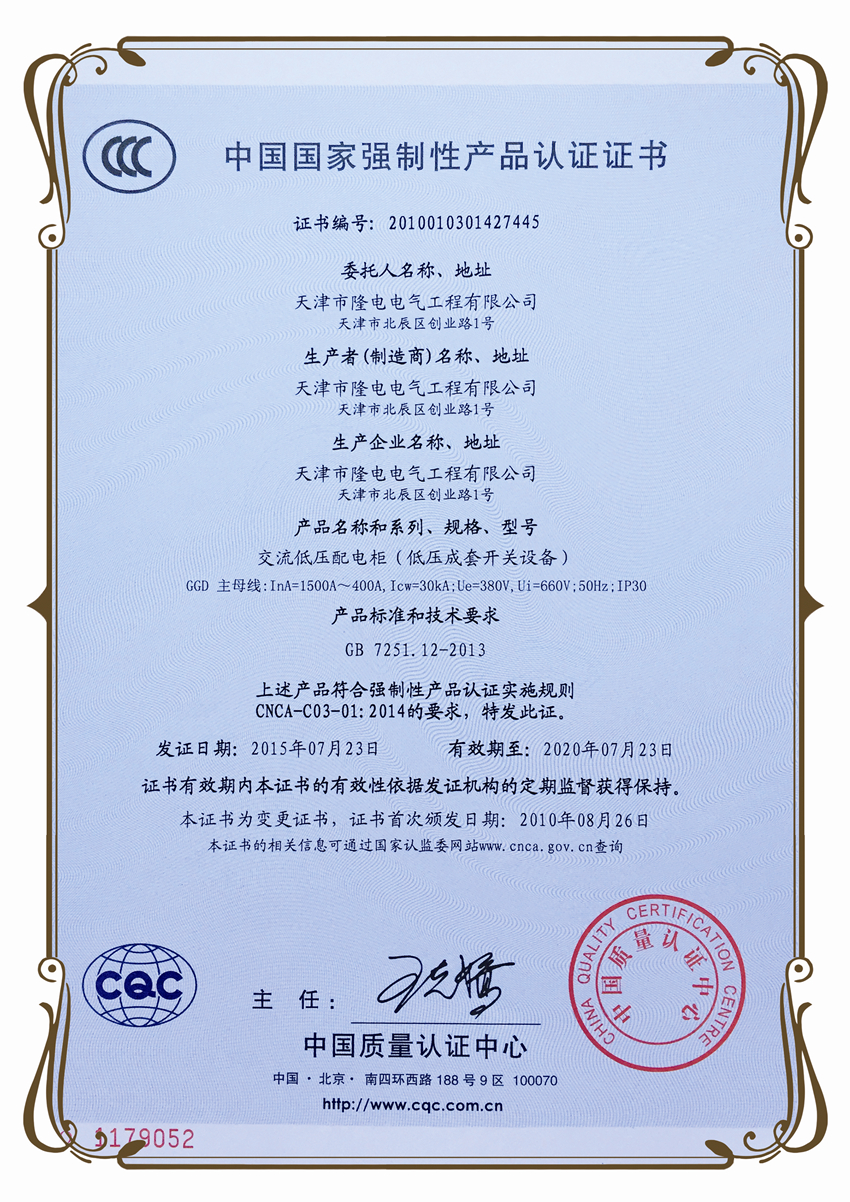

中国国家强制性产品认证证书

国家强制性产品认证试验报告
